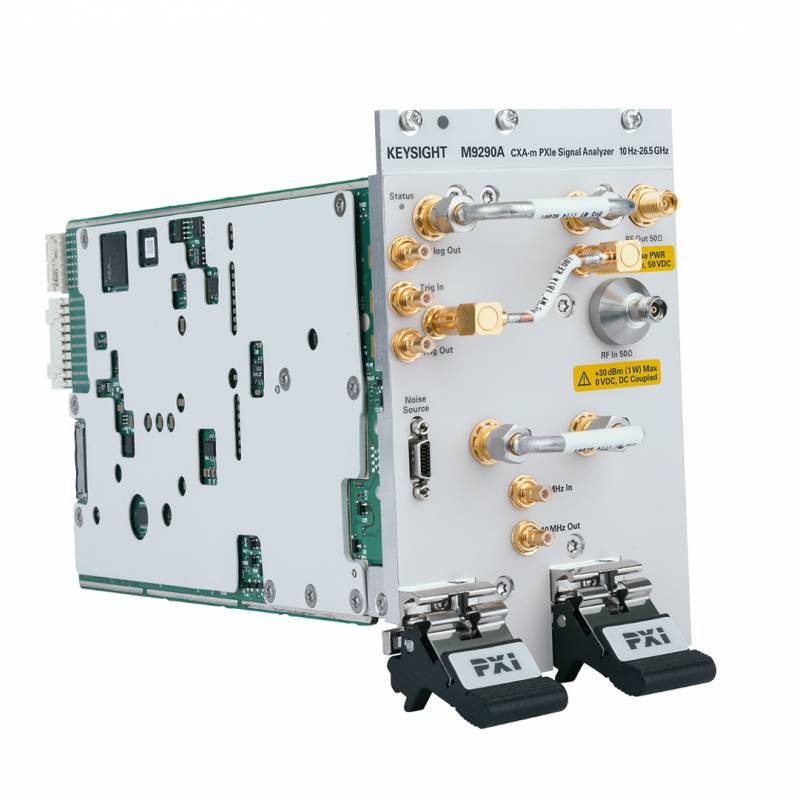

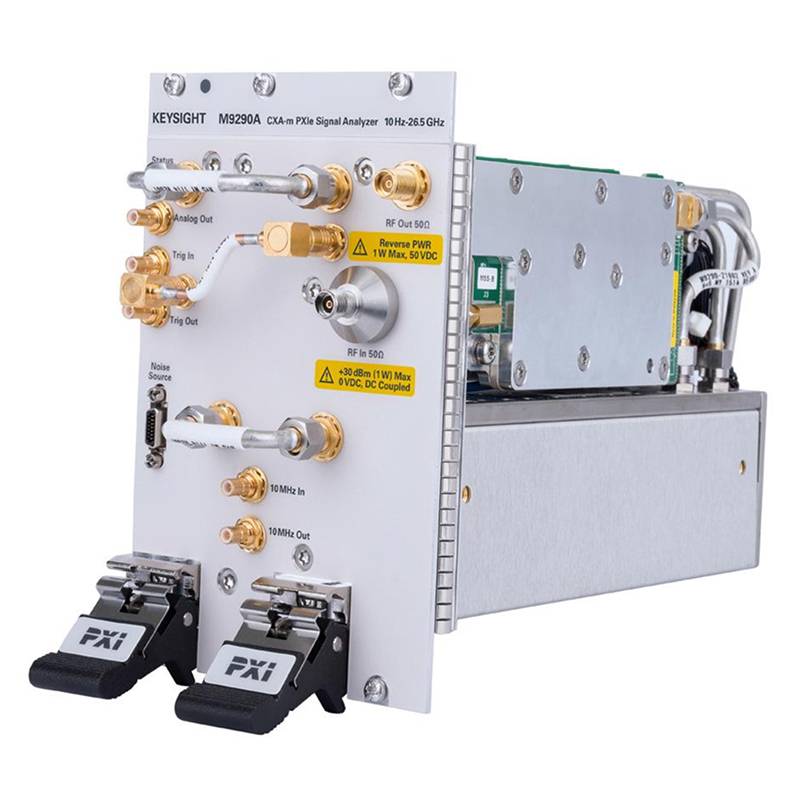

Анализатор сигналов CXA-m Keysight M9290A-F26 PXIe (от 10 Гц до 26,5 ГГц) (демонстрационный)

Анализатор сигналов Keysight CXA-m M9290A-F26 PXIe представляет собой современный измерительный прибор, зарегистрированный в Государственном реестре средств измерений под номером 65661-16. Это устройство предназначено для проведения широкого спектра измерений в области радиочастотных и микроволновых сигналов и сочетает в себе высокие метрологические характеристики с универсальностью применения.

Прибор охватывает частотный диапазон от 10 Гц до 26,5 ГГц, что позволяет использовать его как в низкочастотных, так и в высокочастотных приложениях, связанных с анализом сигналов в телекоммуникационных системах, радиолокации и беспроводных технологиях. Стандартная полоса анализа составляет 10 МГц, при этом предусмотрена возможность расширения до 25 МГц, что дает дополнительную гибкость при работе с сигналами сложной структуры.

Один из ключевых параметров анализатора – низкий собственный уровень шумов. При частоте 1 ГГц он достигает значения -163 дБм, что обеспечивает высокую чувствительность измерений. Также важно отметить низкий фазовый шум: при смещении 10 и 30 кГц он составляет -110 дБн/Гц, а при смещении 1 МГц – -132 дБн/Гц. Эти показатели позволяют использовать прибор в задачах, где требуется высокая спектральная чистота и точность оценки параметров сигнала.

Погрешность измерения уровня сигнала не превышает ±0,5 дБ, что гарантирует стабильность и надежность результатов. Анализатор демонстрирует хорошие показатели по интермодуляционным искажениям: при частоте 1 ГГц уровень третьего порядка составляет +16 дБм, а максимальный динамический диапазон по этому параметру достигает 111 дБ.

Функциональные возможности устройства включают поддержку множества приложений общего назначения. Среди них – аналоговая и цифровая демодуляция, гибкий анализ цифровых модуляционных форматов, использование MATLAB для обработки результатов, измерение коэффициента и фазового шума, тестирование методом «воздействие-отклик», а также обеспечение совместимости с командами SCPI. Наличие измерительных приложений позволяет адаптировать работу анализатора под конкретные задачи без необходимости в дополнительных аппаратных решениях.

Уровень производительности прибора определяется как 2 из 6 возможных, что говорит о его предназначении для широкого спектра прикладных задач с оптимальным соотношением цена–возможности. В стандартной комплектации прибор оснащается аттенюатором с диапазоном ослабления до 70 дБ и шагом 10 дБ. При выключенном предусилителе на частоте 2 ГГц средний уровень шумов составляет -149 дБм, что подтверждает высокую чувствительность даже без дополнительных усилительных каскадов.

Таким образом, Keysight CXA-m M9290A-F26 PXIe – это высокоточный и функциональный анализатор сигналов, способный решать задачи как лабораторных исследований, так и практического тестирования систем связи и радиотехнических устройств. Его сочетание широкого частотного диапазона, низкого уровня шумов, высокой точности и поддержки специализированных приложений делает его надежным инструментом для специалистов в области электроники и телекоммуникаций.
