ГОСРЕЕСТР
Артикул:
m-124433
Характеристики
Внесен в ГосРеестр
—
Да
Номер записи в ГосРеестре СИ
—
84476-22
Тип аксессуара
—
Модуль расширения
Цена по запросу
Уточняйте наличие
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера
Документы
ГОСТРЕЕСТР №84476-22
146,6 кб
Руководство по эксплуатации EMG-40A
498,3 кб

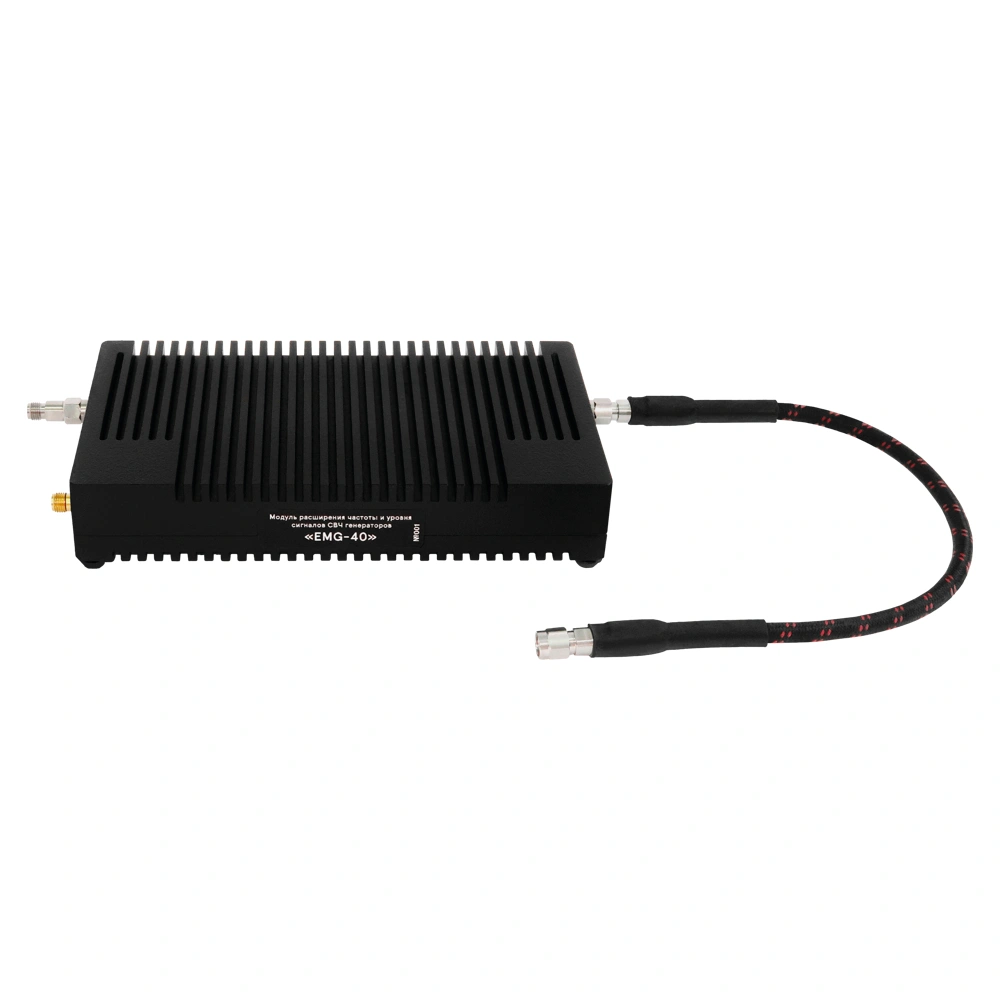

- Модуль расширения частоты EMG-40
- Кабель сетевой
- Кабель USB
- Кабель LAN
- Блок питания
- USB-накопитель с ПО
- Руководство по эксплуатации
- Паспорт
- Методика поверки
| Метрологические характеристики | ||
| Наименование характеристики | Параметр | Значение |
| Диапазон частот выходного сигнала, ГГц | от 0,1 до 40 | |
| Пределы допускаемой относительной погрешности установки частоты выходного сигнала | - в диапазоне частот от 0,1 до 20 ГГц включ. | ±δFген* |
| - в диапазоне частот св. 20 до 40 ГГц | ±(|δFген| + 1·10-8) | |
| Диапазон установки мощности выходного сигнала в диапазоне частот, дБ (1 мВт) | - от 0,1 до 20 ГГц включ. |
от минимально уровня выходного сигнала используемого генератора частот до +20 |
| - св. 20 до 30 ГГц включ. | от -40 до +19 | |
| - св. 30 до 32 ГГц включ. | от -40 до +18 | |
| - св. 32 до 33 ГГц включ. | от -40 до +15 | |
| - св. 33 до 35 ГГц включ. | от -40 до +13 | |
| - св. 35 до 40 ГГц | от -40 до +10 | |
| Пределы допускаемой абсолютной погрешности установки мощности выходного сигнала в диапазоне частот, дБ | - от 0,1 до 20 ГГц включ. | ±(|∆Pген| + 0,8) ** |
| - св. 20 до 40 ГГц | ±(|∆Pген| + 1,2) | |
| Коэффициент стоячей волны по напряжению (КСВН) выхода в диапазоне частот, не более | - от 0,1 до 20 ГГц включ. | 1,8 |
| - св. 20 до 40 ГГц включ. | 2,2 | |
| Уровень субгармонических составляющих в спектре выходного сигнала (при уровне выходного сигнала плюс 5 дБ (1 мВт)), дБ относительно несущей, не более | -80 | |
| Параметры импульсной модуляции для частот свыше 20 ГГц | - длительность импульса, нс, не менее | 20 |
| - подавление сигнала в паузе между импульсами, дБ, не менее | 70 | |
| - длительность фронта/спада по уровню от 10 до 90 %, нс, не более | 10 | |
| Диапазон частот входных сигналов, ГГц | от 0,1 до 20 | |
| Диапазон значений мощности входного сигнала в диапазоне частот, дБ (1 мВт) | - от 0,1 до 20 ГГц (не включ.) с верхним пределом | 26 |
| - от 20 до 40 ГГц | от 13,9 до 14,1 | |
|
* δFген – относительная погрешность установки частоты выходного сигнала используемого генератора частот ** ∆Pген – абсолютная погрешность мощности выходного сигнала используемого генератора сигналов |
||
| Основные технические характеристики | ||
| Параметры электрического питания | - напряжение переменного тока, В | от 187 до 242 |
| - частота переменного тока, Гц | от 49 до 51 | |
| Потребляемая мощность, В·А, не более | 10 | |
| Габаритные размеры, мм, не более | - длина | 160 |
| - ширина | 90 | |
| - высота | 27 | |
| Масса, кг, не более | 1,5 | |
| Рабочие условия эксплуатации | - температура окружающего воздуха, °С | от +15 до +25 |
| - относительная влажность окружающего воздуха при температуре 25 °С, % | от 45 до 80 | |
| - атмосферное давление кПа (мм рт.ст.) | от 84,0 до 106,7 (от 630 до 800) | |
