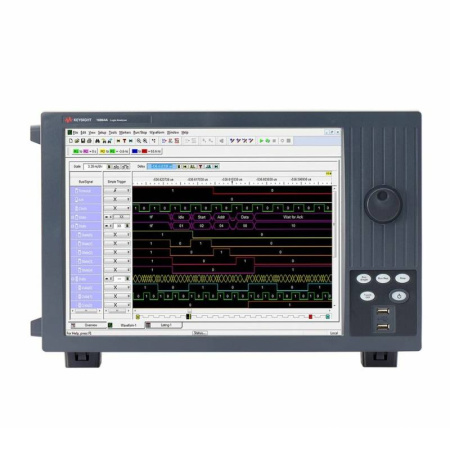

Портативный логический анализатор Keysight 16861A

Портативный логический анализатор Keysight 16861A представляет собой высокотехнологичное устройство, предназначенное для точного и глубокого анализа цифровых сигналов в сложных электронных системах. Это профессиональное оборудование входит в Государственный реестр средств измерений под номером 71350-18, что подтверждает его соответствие требованиям российских стандартов и допускает его официальное использование в научно-исследовательских, производственных и сертификационных целях.

Один из ключевых параметров, определяющих высокую производительность анализатора, — это наличие 34 каналов, позволяющих одновременно обрабатывать и отслеживать большое количество цифровых линий. В режиме анализа логических состояний прибор обеспечивает тактовую частоту до 350 МГц, а максимальная скорость передачи данных достигает 700 мегабайт в секунду, что гарантирует быструю и надёжную работу даже с интенсивными потоками информации. При этом анализ временных диаграмм проводится с частотой до 2,5 ГГц, обеспечивая детализированное и точное представление динамики цифровых сигналов.

Особое внимание заслуживает функция Timing Zoom, с помощью которой достигается частота сбора данных до впечатляющих 12,5 ГГц. Это позволяет исследовать мельчайшие временные детали сигналов, включая фронты, импульсы и переходные процессы, которые могут ускользнуть от менее производительных решений. Глубина памяти в 2 мегабайта на каждый канал обеспечивает устойчивость к потерям данных и возможность длительного наблюдения за сигналами без снижения разрешающей способности.

Интерфейсные возможности Keysight 16861A включают современные стандарты USB 2.0, USB 3.0 и Ethernet, что делает интеграцию прибора в лабораторную или производственную среду максимально удобной и гибкой. Пользователь также получает широкие возможности настройки срабатывания по напряжению: диапазон от -5 до +5 В с точностью до 50 мВ позволяет адаптировать анализатор к различным уровням логических сигналов и схемотехническим особенностям устройств.

Всё это делает Keysight 16861A мощным инструментом в арсенале инженеров и разработчиков, работающих с цифровыми системами различного уровня сложности. Компактный форм-фактор в сочетании с профессиональными характеристиками превращает этот анализатор в идеальное решение для задач от отладки микроконтроллеров до анализа высокоскоростных интерфейсов и комплексных цифровых платформ.
